Описание тестера универсального Фотон-10:

Универсальный тестер Фотон-10 включает в себя измеритель оптической мощности, визуальный дефектоскоп (VFL), Wi-Fi-тестер, измеритель первичных параметров (напряжения (U), сопротивления (R), емкости (C)), LAN-тестер, генератор 1 кГц и светодиодный фонарь.

Функции измерителя оптической мощности

• Измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
• Длина волны: 850/1300/1310/1490/1550/1625 нм;
• Диапазон мощности входного сигнала: от -55 до +5 дБм;
• Погрешность: ±0,25 дБ.

Функции визуального дефектоскопа (VFL)

• Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
• Выходная мощность: 10 МВт;
• Рабочее расстояние: до 10 км;
• Режим работы: непрерывный (CW) и импульсный (2 Гц).

Функции Wi-Fi-тестера

Wi-Fi-тестер может подключаться к одной из найденных беспроводных сетей пользователя двумяспособами:

• С помощью пароля (WPA-PSK/WPA2-PSK TKIP и AES);
• С помощью протокола упрощённого подключения к беспроводной сети (WPS).

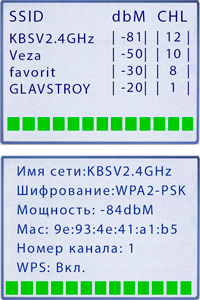

При детализации выбранной сети тестер выводит на дисплей следующую информацию:

• Мощность сигнала;
• Номер канала работы сетевого оборудования;
• Тип шифрования;
• Состояние протокола WPS.

Тестер имеет функцию определения mac адресов точек доступа в радиусе действия тестера.

PING-тест

Функция PING-теста имеет возможность опрашивать хосты (узлы), как по IP адресу, так и по имени сервера, благодаря расширенной настройке сетевых параметров.

DHCP-тест

Поиск DHCP сервера в локальных и беспроводных сетях.

Функции LAN-тестера

• Определение и прорисовка карты проводов (определение правильности обжимки проводов) с отображением цветовой гаммы проводов;
• Определение типа неисправности КЗ, Обрыв - пожильно;
• Определение расстояния до обрыва в кабелях UTP, FTP - пожильно;
• Входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля.

Пример индикации LAN-тестера


      Кабель не оконцован разъемом                                 Комбинированная неисправность:                                      Кабель оконцован неправильно,
или оборван (все жилы 8 шт оборваны)                      - жилы 1, 2 и 3 закорочены между собой;                          неправильно подсоединены все жилы
                                                                                        - жилы 4 и б имеют обрыв на 90 м;
                                                                                        - жилы 6, 7, и 8 обжаты неправильно

Измеритель первичных параметров линии связи U, R, C

• Измерение постоянного напряжения: ± 350 В;
• Измерение переменного напряжения от 0 до 300 В;
• Измерение сопротивления от 0 до 100 МОм;
• Измерение электрической емкости от 0 до 5 мкФ.

Генератор 1 кГц

Определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).

Встроенный светодиодный фонарь

Для удобства специалистов, проводящих работы в плохо освещенных помещениях, в тестер встроен светодиодный фонарь.

Технические характеристики тестера универсального Фотон-10:

Комплект поставки Фотон-10
