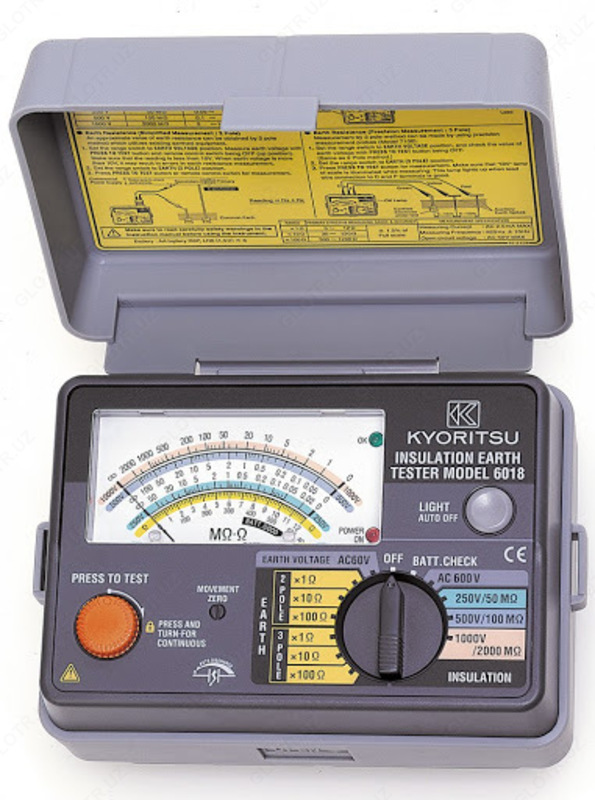

KEW 6018 — измеритель сопротивления заземления аналоговый
Артикул: P-0445930 В наличии-
Назначение измерителя сопротивления заземления KEW 6018:
Модель KEW 6018 – универсальный тестер, предназначен для измерения сопротивления изоляции и сопротивления заземления при подаче напряжения малой величины, а также измерения переменного напряжения и напряжения заземления до 600 В.
Основные режимы и диапазоны работы прибора:
- Измерение сопротивления изоляции:
- Модель 6017: 125/250/500 (В);
- Модель 6018: 250/500/1000 (В).
- Измерение сопротивления заземления: 12/120/1200 (Ом);
- Упрощенное измерение сопротивления: 12/120/1200 (Ом);
- Измерение переменного напряжения: 600 (В);
- Измерение напряжения (переменного) заземления: 60 (В).
Когда при измерении сопротивления изоляции установлен диапазон 1000 В, предупреждение о высоком напряжении на щупах тестера осуществляется путем подачи звукового сигнала зуммера меняющегося тона (только для модели 6018).
После измерений характеристик изоляции в измеряемой схеме накапливается автоматически возникающий заряд. Его разрядка может быть проверена индикацией тестера.
Тестер имеет подсветку шкалы для облегчения работы в условиях плохой видимости.
Тестер имеет легко читаемые цветные шкалы, цвет которых соответствует цвету позиции функционального переключателя.
При измерении сопротивлений изоляции и заземления, напряжения заземления или при проверке батарей, индикатор включения питания ("POWER-ON") горит красным цветом, тем самым предупреждая пользователя, о наличии высокого напряжения между измерительными щупами. В режиме измерения сопротивления заземления лампа "ОК" загорается зеленым цветом при готовности прибора к измерениям.
Измерительные щупы снабжены переключателем дистанционного управления и съемными наконечниками (пробниками). Для облегчения работы на открытой местности может использоваться одна пара щупов, как для измерений сопротивления изоляции, так и для упрощенных измерений сопротивления заземления.
Для обеспечения безопасности работы с прибором предусмотрена выдвижная крышка, исключающая неправильное подключение измерительных щупов к разъемам на задней стенке.
Корпус прибора сделан из удара стойкого эластомера.
Поставляемые по отдельному заказу (опционально) катушки с удлинительными проводами и дополнительные стержни заземления необходимы при прецизионных измерениях сопротивления заземления.
Наплечный ремень позволяет освободить руки для более эффективной и безопасной работы на открытой местности. - Измерение сопротивления изоляции:
-
Технические характеристики измерителя сопротивления заземления KEW 6018:
Стандарты, которым отвечает прибор
МЭК 61557-2: Insulation Tester (Приборы измерения параметров изоляции);
МЭК 61557-5: Earth Resistance Tester (Приборы измерения сопротивления заземления);
МЭК 61010-1 категория по перенапряжению САТ.Ш 600 В, степень загрязнения 2.Диапазоны измерений сопротивления изоляции и предел основной относительной погрешности.
Параметр Значение Наименование параметра 1000 В/2000 МОм 500 В/100 МОм 250 В/50 МОм 125 В/20 МОм Номинальное напряжение 1000 В 500 В 250 В 125 В Диапазон измерений 0-2000 MОм 0-100 МОм 0-50 МОм 0-20 МОм Значение середины шкалы 50 MОм 2 MОм 1 МОм 0.5 МОм Постоянное напряжение при разомкнутой цепи 1000 В +20 % - 0 % 500 В +20 % - 0 % 250 В +20 % - 0 % 125 В +20 % - 0 % Ток короткого замыкания Не более 1-1,6 мA (постоянного тока)
(Напряжение не более 500 мВ)Номинальный ток измерений при 1 MОм при 0,5 МОм при 0,25 МОм при 0,125 МОм Не более 1-1,2 мA (постоянного тока)
(Напряжение не более 500 мВ)Предел допускаемой основной погрешности измерений в первой половине диапазона шкалы 2-1000 МОм 0,1-50 MОм 0,05-20 МОм 0,02-10 МОм ± 5% указанного значения Предел допускаемой основной погрешности измерений во второй половине диапазона шкалы Остальные диапазоны, кроме вышеупомянутых 0 и ∞ ± 10% указанного значения Предел допускаемой основной погрешности измерений при 0 и ∞ 0,7 % от длины шкалы
