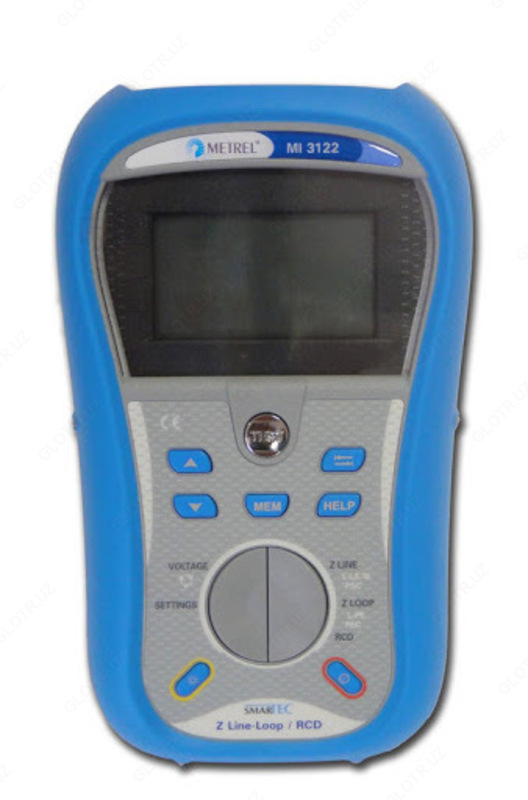

MI 3122 — измеритель полного сопротивления линии, контура и параметров УЗО
Артикул: P-0446214 В наличии-
Назначение прибора MI 3122:
С помощью прибора MI 3122 SMARTEC Z Line-Loop / RCD можно проводить измерения полного сопротивления линии и контура, а также проверку параметров УЗО. Встроенная таблица предохранителей и параметров УЗО позволяет быстро проводить оценку полученных результатов. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, позволяющими издалека определять результат в виде «Соответствует / не соответствует». Корпус прибора отличается надежностью и эргономичностью. Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.
Функции прибора MI 3122:
- Измерение времени срабатывания УЗО;
- Измерение тока срабатывания УЗО;
- Измерение напряжения прикосновения;
- Измерение полного сопротивления контура без отключения УЗО;
- Измерение полного сопротивления контура и линии;
- Расчет предполагаемого тока КЗ;
- Проверка последовательности чередования фаз;
- Измерение напряжения и частоты.
Отличительные особенности прибора MI 3122:
- Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный).
- Быстрая проверка стандартных и селективных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 300, 500, 1000 мА.
- Измерение времени срабатывания УЗО со множителями тока x0,5, x1, x5.
- Возможность выбора начальной фазы испытательного тока (0° или 180°) при проверке УЗО.
- Встроенная память позволяет сохранить до 1500 измерений.
- Измерение полного сопротивления контура при измерительном токе 6,5 A.
- Опциональный трехфазный адаптер.
- Подключение к ПК посредством RS-232 или USB- интерфейосов.
- Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений.
- Магнит для фиксации прибора рядом с испытываемым объектом.
- Размеры: 135 x 230 x 75 мм
- Масса (без батарей): 0,85 кг.
-
Технические характеристики прибора MI 3122:
Функции Диапазон измерений Разрешение Погрешность измерений Номинальный дифференциальный ток УЗО I∆N 10, 30, 100, 300, 500, 1000 мА - - Множитель I∆N x 0,5, x 1, x 2, x 5 - - Ток срабатывания УЗО (0,2...1,1)x I∆N син. ток (тип AC) 0,05 x I∆N ± 0.1 I∆N (0,2...1,5)x I∆N имп. ток (тип A, I∆N≥30 мА) 0,05 x I∆N ± 0.1 I∆N (0,2.. .2,2)x I∆N имп. ток (тип A, I∆N<30 мА) 0,05 x I∆N ± 0.1 I∆N Время срабатывания УЗО 0,0…40,0 мс 0,1 мс ± 1 мс 40,1 … 2000,0 мс 0,1 мс ± 3 мс Полное сопротивление линии 0,00…9,99 Ом 0,01 Ом ±(5 % от измер. + 5 емр) 10,0…99,9 Ом 0,1 Ом ±(5 % от измер. + 5 емр) 100…999 Ом 1 Ом ±10 % от измер. 1,00 …9,99 кОм 10 Ом ±10 % от измер. Полное сопротивление контура 0,00…9,99 Ом 0,01 Ом ±(5 % от измер. + 5 емр) 10,0…99,9 Ом 0,1 Ом ±(5 % от измер. + 5 емр) 100…999 Ом 1 Ом ±10 % от измер. 1,00 …9,99 кОм 10 Ом ±10 % от измер. Напряжение 0…550 В 1 В ±(2 % от измер. + 2 емр) Частота 10…550 Гц 0,1 Гц ±(0,2 % от измер. + 1 емр) Чередование фаз 1.2.3 или 3.2.1 - - Питание 9 В пост. тока (6 x 1,5 В алкал. батарей или аккумул. NiMH, размер AА) - - Категория перенапряжения 600V CAT III, 300V CAT IV - - Степень защиты Двойная изоляция - - Рабочие условия от -10 до +40 °С - - Подключение к ПК RS-232 или USB - - -
Комплект поставки MI 3122
№ Наименование Количество 1. Прибор SMARTEC Z Line-Loop / RCD 1 2. Мягкий ремень на руку 1 3. Универсальный измерительный кабель 1,5 м 3 4. Измерительный наконечник (синий, черный, зеленый) 3 5. Зажим типа «крокодил» (синий, черный, зеленый) 3 6. Адаптер питания 1 7. Батареи питания NiMH, AA 6 8. Инструкция по эксплуатации на CD 1 9. Краткая инструкция по эксплуатации 1 10. Свидетельство о метрологической аттестации 1 11. Книга “Руководство по тестированию и проверке установок низкого напряжения” на CD 1
