Описание
-

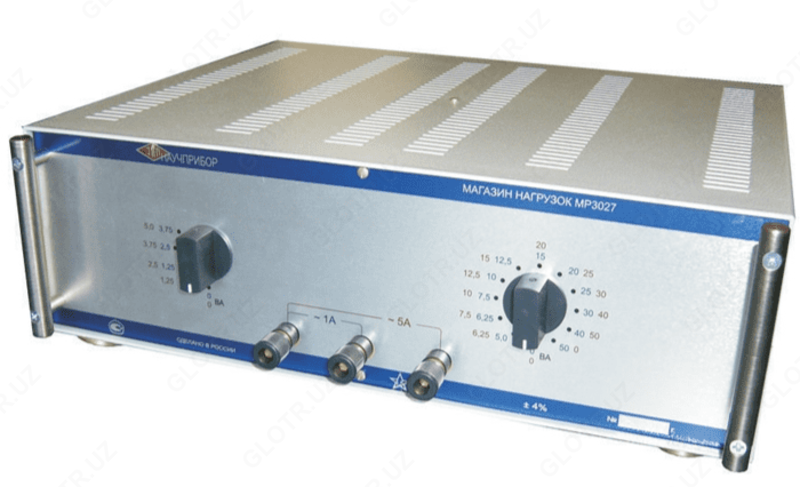

Назначение магазина нагрузок MP3027 (1A; 5A)
Магазин нагрузок MP3027 (1A; 5A) предназначен для использования в качестве нагрузки при поверке трансформаторов тока с номинальным током нагрузки 1 А и 5 А. Является универсальным устройством, позволяющим заменить два магазина нагрузок Р5018/1 и Р5018/5.
Для получения значений вторичной нагрузки, больших 50ВА, возможно последовательное включение двух магазинов.
Выпускаются по ТУ 4225-028-168515-85-2006.
-
Технические характеристики магазина нагрузок MP3027 (1A; 5A):
Параметр Значение Номинальное значение силы переменного тока частотой (50±1)Гц, подводимого к магазину 1 А или 5 А Номинальные значения нагрузок для трансформаторов тока с номинальным
током 1А1,0 ВА; 1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА;12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА Номинальные значения нагрузок для трансформаторов тока с номинальным
током 5А1,25 ВА; 2,5 ВА; 3,75 ВА; 5,0 ВА; 6,25 ВА; 7,5 ВА; 10 ВА; 12,5 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА Пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4% cosφ 0,8 Температура окружающей среды от 15 до 35°C Габариты 340(глубина)х380х130мм Вес не более 14 кг -
Комплект поставки MP3027
№ Наименование Количество 1. Магазин нагрузок для поверки трансформаторов тока MP3027 (1A; 5A) 1
