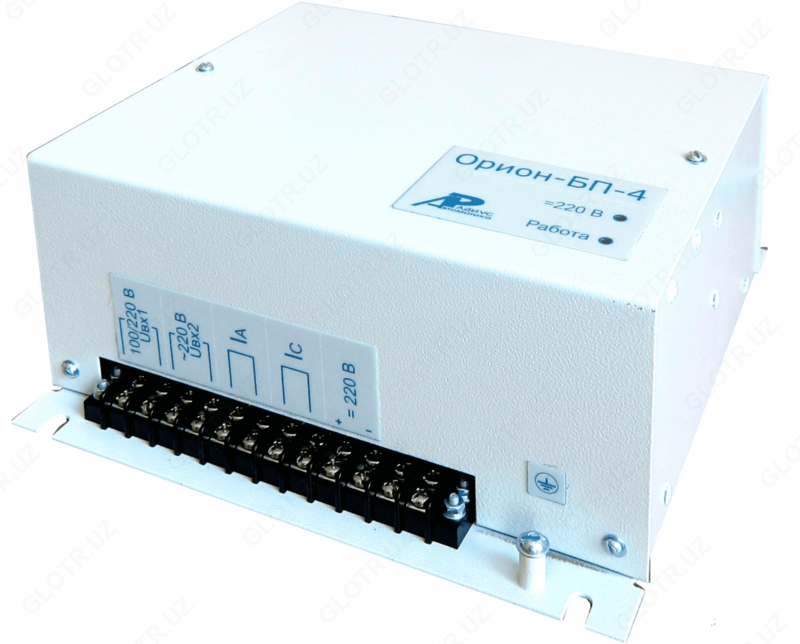

Орион-БП-4 — блок питания

Артикул: P-0452311 В наличии

от 10 сум / шт.

Написать

Описание

Назначение блока питания Орион-БП-4:

Блок питания Орион-БП-4 предназначен для обеспечения устройств релейной защиты серий «Орион», «Сириус» и других, выполненных на микропроцессорной элементной базе, бесперебойным питанием на подстанциях с переменным оперативным током.

Блок питания подключается к трансформатору собственных нужд ТСН подстанции (РП) и/или трансформаторам напряжения ТН и трансформаторам тока защищаемого присоединения.

Устройство содержит два токовых входа и два входа для цепей напряжения.

Технические характеристики блока питания Орион-БП-4:

Параметр	Значение
Входное напряжение (1-й вход), В	≈70-265/=100-375
Входное напряжение (2-й вход), В	≈175–265
Минимальный входной ток любого из токовых входов, обеспечивающий выходную мощность в нагрузке 20 Вт / 50 Вт, А	4 / 7,5
Максимальный входной ток длительно, А	15
Максимальный входной ток кратковременно (2 с), А	200
Полное сопротивление каждой из цепей тока фаз А и С при наличии входного напряжения, Ом, не более	0,12
Частота переменного входного напряжения (тока),Гц	50/60
Выходное напряжение основного выхода, В	=215–225
Максимальная выходная мощность, Вт	50
Время установления выходного напряжения, при подаче напряжения на вход, с	0,1
К.п.д. по 1-му входу напряжения, не менее	0,8
К.п.д. по остальным входам, не менее	0,7
Климатическое исполнение	УХЛЗ.1
Номинальные рабочие значения механических внешних воздействующих факторов	M7

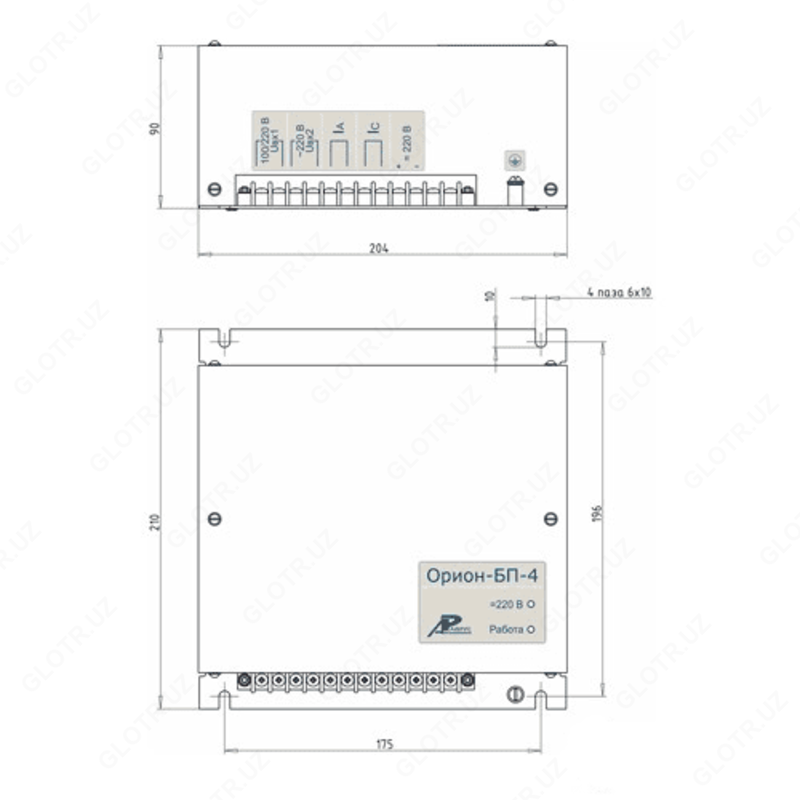

Габаритные размеры, мм	204×210×94
Масса изделия (нетто), кг, не более	4,5
