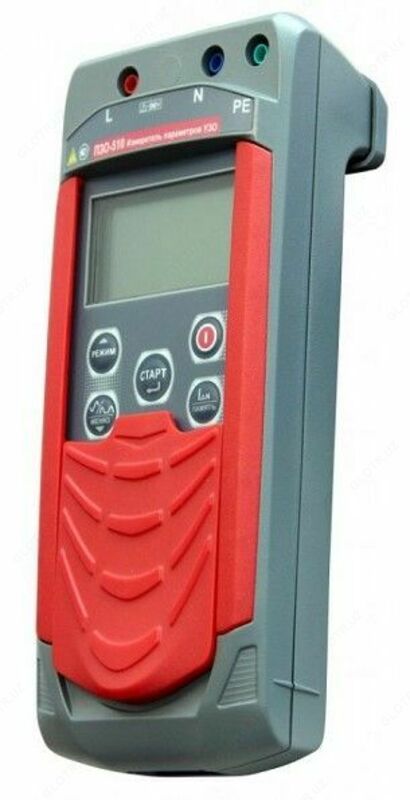

ПЗО-510/1 — измеритель параметров устройств защитного отключения
Артикул: P-0447734 В наличии-
Назначение измерителя параметров устройств защитного отключения ПЗО-510/1:
Измеритель параметров УЗО ПЗО-510/1 предназначен для измерений параметров устройств защитного отключения общего и селективного типов, как находящихся, так и не находящихся под напряжением (автономный режим), напряжения переменного тока, напряжения прикосновения, активного электрического сопротивления петли "фаза-нуль".
Описание измерителя параметров устройств защитного отключения ПЗО-510/1:
Принцип действия ПЗО-510/1 при измерении тока срабатывания УЗО основан нa формировании плавно нарастающего тока и фиксировании его величины при срабатывании УЗО. При измерении времени отключения УЗО прибор сразу устанавливает силу тока соответствующей величины.
Приборы измеряют параметры УЗО при следующих параметрах тока:
- для УЗО типов АС, А и В на синусоидальном токе с возможностью установки начальной фазы тока 0° И 180°;
- для УЗО типов А и В на пульсирующем постоянном (однополупериодном) токе, нa пульсирующем постоянном токе с углом задержки фазы тока 90° И 135°, нa пульсирующем постоянном токе с наложением на постоянный ток 6 мА с возможностью установки полярности тока;
- для УЗО типа В нa постоянном токе с возможностью установки полярности тока.
Приборы выпускаются в двух модификациях: ПЗО-510 и ПЗО-510/1, отличающихся функциональностью. Модификация ПЗО-510 имеет полный функционал, a в модификации ПЗО-510/1 отсутствует функция измерений активного сопротивления петли «фаза-нуль» и функция измерений параметров УЗО типа в на постоянном токе с возможностью установки полярности тока.
Прибор записывает в память результат последнего измерения и отображают его в режиме «Просмотр памяти». Дополнительно модификация ПЗО-510 сохраняет до 10000 результатов измерений с возможностью обмена данными с внешним устройством (компьютером).
Конструктивно все узлы приборов размещены в едином переносном корпусе из ударопрочной пластмассы.
На лицевой панели расположены входные разъемы, дисплей, индикаторы, функциональные клавиши. Лицевая панель закрывается защитной крышкой Питание приборов автономное.
Питание ПЗО-510/1 осуществляется от пяти сменных элементов типоразмера АА. Питание ПЗО-510 осуществляется от встроенного аккумулятора или пяти сменных элементов типоразмера АА. Зарядка аккумулятора производится от входящего в комплект поставки внешнего блока питания.
-
Технические характеристики измерителя параметров устройств защитного отключения ПЗО-510/1:
Параметр Значение ПЗО-510 ПЗО-510/1 Измерение параметров устройств защитного отключения типа АС, А, В АС, А Измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами, мА 10, 30, 100, 300, 500 Измерение действующего значения напряжения переменного тока, В 10-300 одновременно по цепям (L-N, L-PE, N-PE) Измерение активного сопротивления петли "фаза-нуль", Ом 04-60,0 нет Питание Аккумулятор Ni-Mh 6 В 2 А/Ч или батареи типа АА 1,5 В х 5 шт. Батареи типа АА 1,5 В х 5 шт. Температурный диапазон, °C От -15 до +55 Память 10000 измерений последнее измерение Связь с ПК Bluetooth нет Тип корпуса IP54 Габариты, мм 65х105х245 90х105х245 Магнитный держатель да нет -
Комплект поставки ПЗО-510/1
№ Наименование Количество 1 Измеритель параметров устройств защитного отключения ПЗО-510/1 1 2 Руководство по эксплуатации 1 3 Кабель измерительный, красный, 1,5 м 1 4 Кабель измерительный, синий, 1,5 м 1 5 Батарейный отсек 1 6 Адаптер розеточный 1 7 Зажим типа "крокодил" 2 8 Сумка для переноски прибора 1 9 Упаковка транспортная 1
