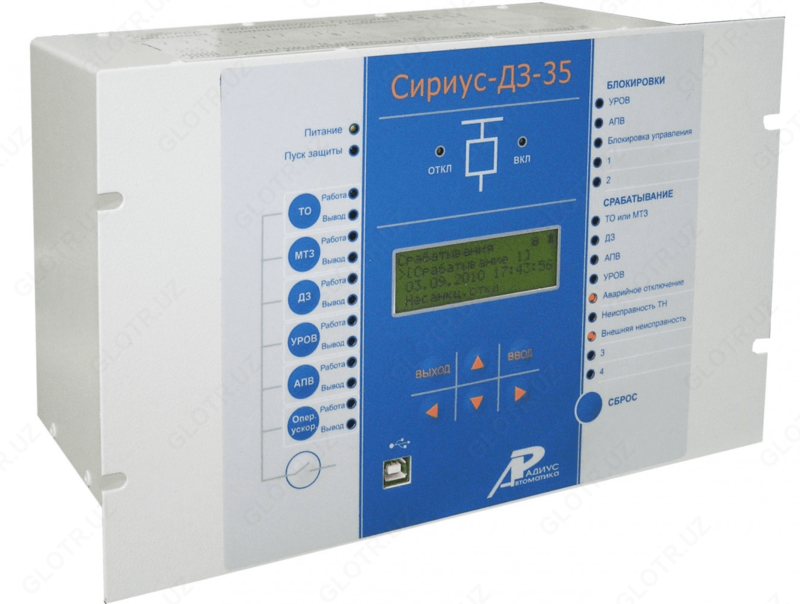

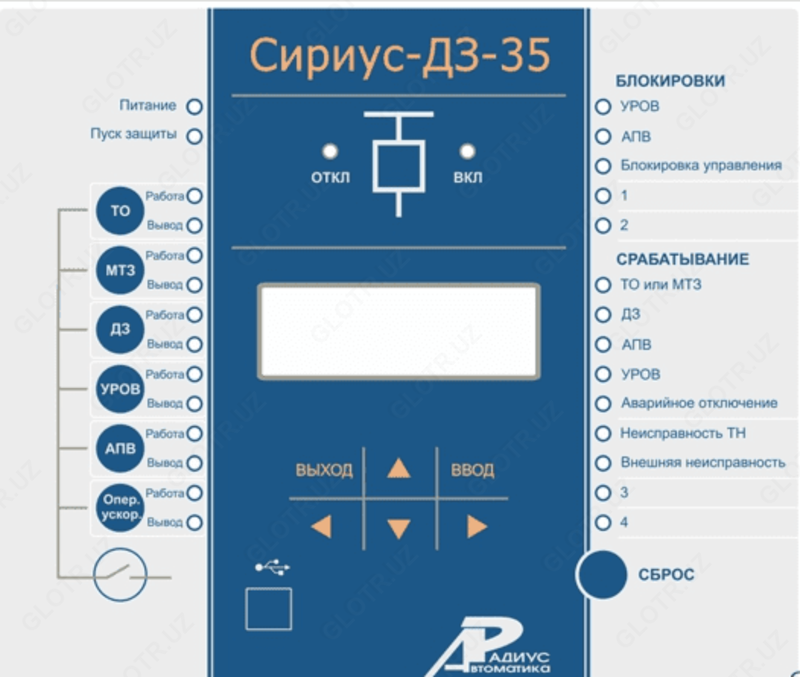

Описание микропроцессорного устройства дистанционной защиты для линий 35 кВ Сириус-ДЗ-35:

Устройство микропроцессорной защиты Сириус-ДЗ-35 предназначено для выполнения функций защиты воздушных или кабельных линий класса напряжения 6 - 35 кВ в сети с изолированной или компенсированной нейтралью, а также управления, автоматики и сигнализации высоковольтного выключателя с трехфазным управлением (АУВ, АПВ и УРОВ).

Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

Функции защиты, выполняемые микропроцессорным устройством дистанционной защиты для линий 35 кВ Сириус-ДЗ-35:

• Двухступенчатая дистанционная защита (ДЗ-1 и ДЗ-2) от междуфазных коротких замыканий и двойных замыканий на землю с независимой выдержкой времени. При отсутствии тока нулевой последовательности (контролируется органом тока нулевой последовательности) защита контролирует сопротивления трех петель междуфазных коротких замыканий (АВ, ВС и СА). При появлении тока нулевой последовательности контроль междуфазных петель автоматически выводится из действия и вводится в действие контроль сопротивлений двух петель «фаза-земля» (А0 и С0). Контроль только двух петель обеспечивает отключение одной точки повреждения в 67% случаев двойных замыканий на землю. Измерительные органы (ИО) имеют четырехугольные ненаправленные характеристики. Защита имеет токовый пусковой орган (ПО), состоящий из элементов контроля токов трех фаз и органа направления мощности (ОНМ), выполненного из трех фазочувствительных элементов, включенных на фазные токи и междуфазные напряжения по 90-градусной схеме. Предусматривается пуск ступеней ДЗ по напряжению и току с сохранением направленного действия с помощью ОНМ. В этом режиме действуют два токовых ПО: чувстви- тельный (объединяющийся с органом выявления просадки напряжения по условию «И» и обеспечивающий направленность и несрабатывание в режимах, когда ток в фазах меньше максимального тока нагрузки) и грубый (действующий в тех случаях, когда чувствитель- ность по напряжению не достаточная). Таким образом, защита может быть выполнена как с обычным пуском по току, так и с пуском по напряжению и току с автоматическим переходом на пуск по току в случае недостаточной чувствительности по напряжению. В обоих режимах обеспечивается направленность ступеней ДЗ. Защита обеспечивает пуск быстродействующих ступеней ДЗ от блокировки при кача- ниях (БК). При КЗ БК вводит в действие защиту на время, достаточное для срабатывания, и, если срабатывание защиты не произошло, блокирует ее. ПО БК реагирует на величины при- ращений токов прямой и обратной последовательности. Пуск защит от БК объединяется с пуском по току или току и напряжению, по условию «И». Для предотвращения ложного действия ступеней ДЗ предусмотрена блокировка при неисправностях в цепях переменного напряжения (БНН).
• Третья ступень дистанционной защиты (ДЗ-3) от междуфазных коротких замыканий с независимой выдержкой времени. Основана на контроле сопротивлений трех петель междуфазных коротких замыканий (АВ, ВС и СА). ИО имеют характеристику в виде окружности с центром, расположенным в первом квадранте плоскости сопротивления, с воз- можностью выреза части окружности для отстройки от сопротивления нагрузочного режима по углу. Ступень может быть выполнена как с пуском по току (от грубого ПО, применяемого для ступеней ДЗ-1 и ДЗ-2), так и без него (пуск по сопротивлению).
• Токовая отсечка (ТО), основана на контроле фазных токов. ТО может быть выполнена с контролем тока двух фаз (А и С) или контролем тока трех фаз (А, В и С). Может быть как направленной или ненаправленной, для чего используется ОНМ, применяемый в ПО ступеней ДЗ. Возможен режим постоянной работы ТО, либо режим ра- боты ТО как ускоряющей ступени (вводится в работу на заданное время после включения выключателя), либо режим работы как аварийной ступени (вводится в действие при неисправностях в цепях напряжения).
• Максимальная токовая защита (МТЗ), основана на контроле фазных токов. МТЗ может быть выполнена с контролем тока двух фаз (А и С) или контролем тока трех фаз (А, В и С). МТЗ выполнена с независимой выдержкой времени и возможностью использова- ния как ненаправленной, так и направленной в линию, или направленной во внешнюю сеть. Может находиться как в постоянной работе, так и в режиме аварийной ступени. При необхо- димости может использоваться как резервная ступень вместо или совместно с ДЗ-3.
• Неселективная мгновенная отсечка по току нулевой последовательности, используемая в случаях, когда решено по условиям электробезопасности отключать обе поврежденные линии в 100% двойных замыканий на землю.
• Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по соотношению токов обратной и прямой последовательностей, с независимой выдержкой времени с действием на сигнал или на отключение.
• Сигнализация замыканий на землю на основе контроля напряжения 3U0, ко- торое измеряется с помощью аналогового входа, либо рассчитывается на основе фазных напряжений. 1
• Предусмотрен автоматический ввод ускорения 2-й или 3-й ступеней ДЗ, а также МТЗ при любом включении выключателя.
• Предусмотрено оперативное ускорение 2-й или 3-й ступеней ДЗ, а также МТЗ при наличии сигнала на соответствующем дискретном входе.
